    您现在的位置:首页 > 所有产品 > 气缸 > 带导杆气缸

    MGP三轴薄型带导杆气缸详细参数:

    产品高清图见图一

    缸径

    ø12

    Ø16

    Ø20

    Ø25

    Ø32

    Ø40

    Ø50

    Ø63

    Ø80

    Ø100

    动作方式

    双作用

    使用流体

    空气

    耐压实验压力

    1.5MPa

    最高使用压力

    1.0MPa

    最低使用压力

    0.12 MPa

    0.1 MPa

    环境及流体温度

    −10 ~ 6 0℃ (但未冻结)12

    活塞速度

    5 0~ 5 0 0 m m / s

    5 0~ 5 0 0 m m / s

    缓冲

    两侧橡胶缓冲

    给油

    无需(不给油)

    行程长度允差

    +1.50mm

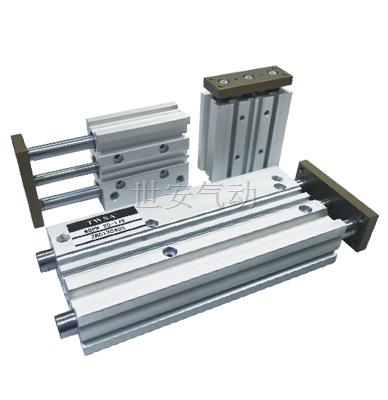

    MGP三轴薄型带导杆气缸高清图(图一)

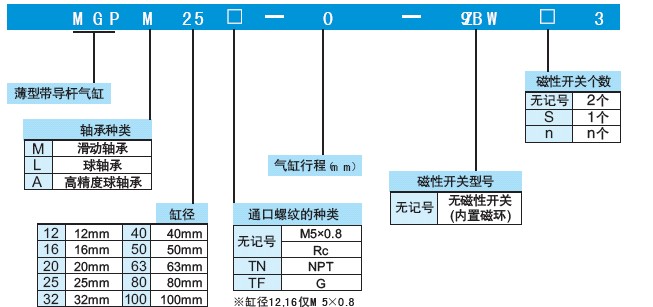

    MGP三轴薄型带导杆气缸订购码:

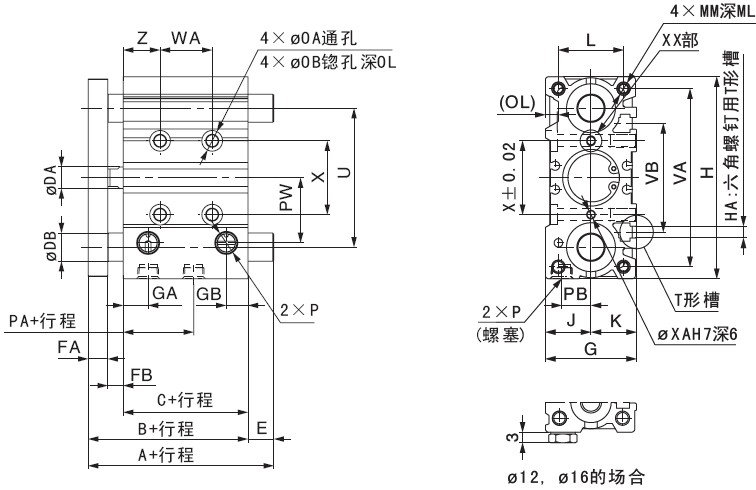

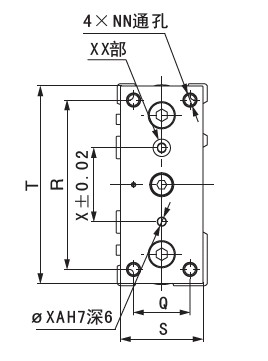

    产品外部尺寸图:

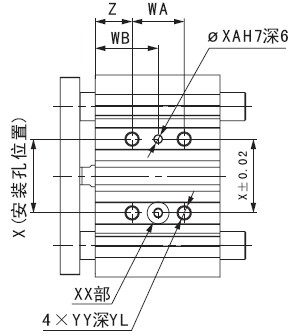

    XX部详细图

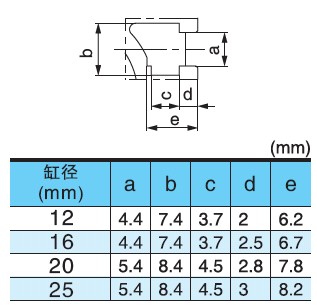

    T形槽尺寸



    ※以销孔(øX A H 7深6 )为基准,另一方面X X部使用长孔(宽X A、长X B、深3 ),可以缓和销2点间的加工精度。

    ※关于标准行程以外的中间行程。 ※缸径ø1 2 ,ø1 6仅M 5×0 . 8通口。

    ※缸径ø2 0以上可选择R c , N P T , G通口

    缸径mm

    行程范围
    (mm)

    B

    C

    DA

    FA

    FB

    G

    GA

    GB

    H

    HA

    J

    K

    L

    MM

    ML

    NN

    OA

    OB

    OL

    P

    无记号 TN TF

    12

    12,20,30,40,50,75,100,

    125,150,175,200,250

    42

    29

    6

    7

    6

    26

    10

    7

    58

    M4

    13

    13

    18

    M4×0.7

    10

    M4×0.7

    4.3

    8

    4.5

    M5×0.8

    -

    -



    16

    46

    33

    8

    7

    6

    30

    10.5

    7.5

    64

    M4

    15

    15

    22

    M5×0.8

    12

    M5×0.8

    4.3

    8

    4.5

    M5×0.8

    -

    -



    20

    20,30,40,50,75,100,125,150,

    175,200,250,300,350,400

    53

    37

    10

    8

    8

    36

    11.5

    9

    83

    M5

    18

    18

    24

    M5×0.8

    13

    M5×0.8

    5.4

    9.5

    5.5

    M5×1.0

    NPT1/8

    G1/8



    25

    53.5

    37.5

    10

    9

    7

    42

    11.5

    10

    93

    M5

    21

    21

    30

    M6×1.0

    15

    M6×1.0

    5.4

    9.5

    5.5

    M5×1.0

    NPT1/8

    G1/8



    了解更多参数请与本公司联系
