机械手专用引拔气缸具备的特点：
1.导向圈(轴承)加长及密封圈加强括尘设计，可承受严苛的环境条件；具备有缓冲及缓冲加长可选配取代油压缓冲器；3.具有强力括尘功能；4.前后两端装设有防撞片，避免活塞体与前后盖直接碰撞。

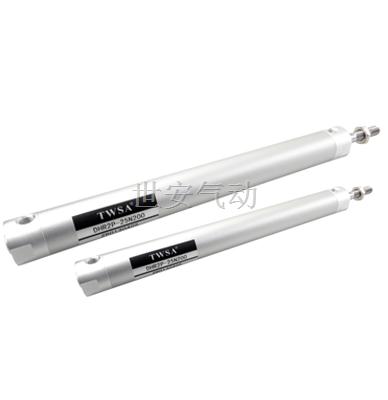

机械手专用引拔气缸高清图：
机械手专用气压缸的选定：
1.现场供给压力源；2.作动形式；单动、双动；3.固定形式；4.气压缸出力、缸径、行程、速度；5.是否需要缓冲或感应；6.使用场所的环境状态，如温度、灰尘、腐蚀性、是否会震动；7.使用场所的空间限制；8.空气消耗量、空气流量；9.包装方式、材质。
世安提供的用于机械手的引拔缸的选型：
世安提供的用于机械手的引拔缸的订购码说明：
|
① |
DHR：注塑机取料机械手用高速气缸 |
|
② |
1=前端盖外牙固定式 2=前端盖内螺丝孔固定安装方式 |
|
③ |
U:上下行气缸 P:引拔缸 S:摆动缸 |
|
④ |
气缸内径尺寸Φ32mm |
|
⑤ |
M=活塞内附加磁环 N=活塞内无加磁环 |
|
⑥ |
550=气缸行程550mm |
|
⑦ |
可调整缓冲功能 PPV=前后附可调缓冲型 |
|
⑧ |
客户使用编号 |

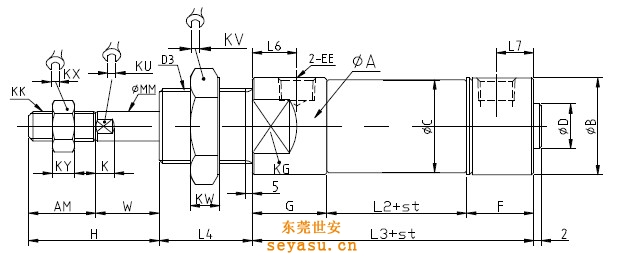

型号为DHR1的引拔缸的尺寸图：
型号为DHR1的引拔缸的缸径参数：
|
缸径 |
记号 |
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
KW |
KV |
KG |
D3 |
L4 |
L6 |
L7 |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
EE |
φD |
|
φ20 |
18 |
17 |
35 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
8 |
27 |
24 |
M20×1.5 |
25 |
12 |
10 |
20 |
18 |
25 |
26 |
25 |
34.5 |
72.5 |
5 |
PT1/8 |
12 |
|
|
φ25 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
9 |
30 |
28 |
M25×2.0 |
25 |
13 |
12 |
20 |
20 |
30 |
31 |
30 |
36.5 |
76.5 |
6 |
PT1/8 |
14 |
|
|
φ32 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
9 |
36 |
35 |
M30×2.0 |
25 |
12 |
12 |
20 |
21.5 |
37 |
38 |
37 |
46.5 |
88 |
6 |
PT1/8 |
18 |
|
|
φ40 |
30 |
20 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
9 |
41 |
43 |
M35×2.0 |
25 |
13 |
12 |
24 |
21.5 |
45 |
48 |
45 |
49 |
94.5 |
6 |
PT1/8 |
25 |
|

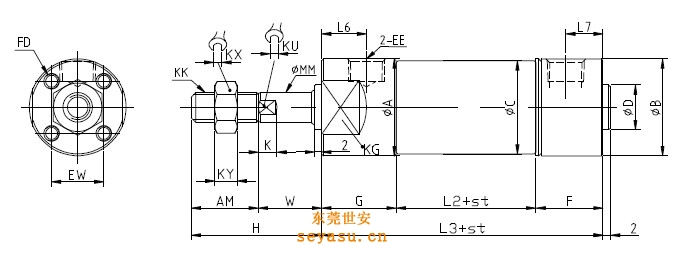

型号为DHR2的引拔缸的尺寸图：
型号为DHR2的引拔缸的缸径参数：
|
缸径 |
记号
|
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
EW |
φD |
KG |
FD |
L6 |
L7 |
EE |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
|
φ20 |
35 |
15 |
50 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
14 |
12 |
24 |
M4×0.7×7 |
12 |
10 |
PT1/8 |
20 |
18 |
26 |
26 |
25 |
34.5 |
72.5 |
5 |
|
|
*18 |
*17 |
*35 |
||||||||||||||||||||||
|
φ25 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
16.5 |
14 |
31 |
M5×0.8×9 |
13 |
12 |
PT1/8 |
20 |
20 |
31 |
31 |
30 |
36.5 |
76.5 |
6 |
|
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
|
φ32 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
20 |
18 |
36 |
M5×0.8×11 |
12 |
12 |
PT1/8 |
20 |
21.5 |
38 |
38 |
37 |
46.5 |
88 |
6 |
|
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
|
φ40 |
35 |
15 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
26 |
25 |
44 |
M6×1.0×12 |
13 |
12 |
PT1/8 |
24 |
21.5 |
48 |
48 |
45 |
49 |
94.5 |
6 |
|
|
*30 |
*20 |
*50 |
||||||||||||||||||||||
SHIAN自2003年开始成为ORIGA无杆气缸代理至今，陆续成为台湾御豹（CEC）油压缓冲器、美国白马稳速器等产品的签约代理。2008年底，世安公司又顺利成为全球最全Parker气动元件和系统以及电动驱动系统的分销商。为了更好的服务于客户，我们已在深圳龙岗及佛山，浙江，江苏成立了分公司。目前SHIAN已成为从代理气动元件到自主研发生产真空元件及各种丝移印全自动化设备的多元化公司。公司目前拥有专业的生产设计队伍、国际先进的生产设备、仪器精良的检测设备，可根据客户的不同要求，打样订制各种气缸、真空元件及各种移印机、丝印机等自动化设备,目前SHIAN销售的产品主要有: ORIGA无杆气缸、台湾御豹（CEC）油压缓冲器、美国白马稳速器；气缸；无杆气缸；真空发生器；真空吸盘；真空吸笔；真空气缸；小型夹具；真空压力开关；各式真空吸着工具制作；丝印机、移印机及各种丝移印全自动化设备。
|
