增压缸产品相关参数

TA紧凑并列式1-20吨增压缸具有优点为在纵向上长度较短、安装方便简单、出力速度平稳、工作状态稳定、维修保养简便等；缺点为动作速度较标准型较慢之特点；故本缸大量适用于较长预压行程之场合，在产品成型、铆接锻压、产品装配及挤模成型等工作频率要求较快的场合。

TA紧凑并列式1-20吨增压缸参数概述：

项目	条件	TA紧凑并列式1-20吨增压缸
作动方式		变动
作动压力		3-7kg/cm2的清洁压缩空气
液压抗磨油		VG 68#抗磨液压油
工作温度		0-55℃
操作速度		150-400mm/s
油缸耐压		300kg/cm2
气缸耐压		12 kg/cm2
预压行程公差		+1.00mm 0.00mm
力行程公差		+0.20mm 0.00mm
工作频率		10-25次/分钟（具体预压及增压行程有关）
高压出力		1-20吨（实际出力吨位可根据客户需要定做）

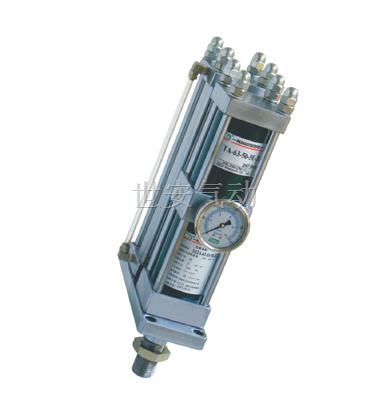

TA紧凑并列式1-20吨增压缸高清图：

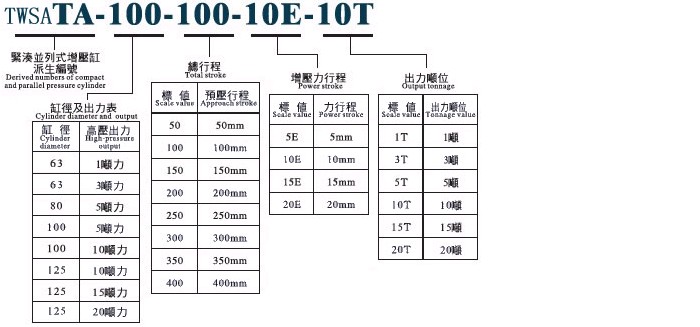

TA紧凑并列式1-20吨增压缸型号详解图：

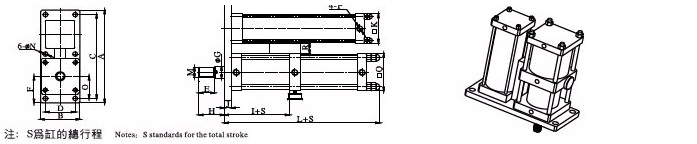

AT紧凑并列式1-20吨增压缸尺寸图：

TA紧凑并列式1-20吨增压缸规格表：

缸径及出力	增压行程	A	B	C	D	E	F	G	H	I
63(1T)	5	240	90	215	65	50	67.5	35	75	115
	10	240	90	215	65	50	67.5	35	75	115
	15	240	90	215	65	50	67.5	35	75	115
63(3T)	5	250	100	225	75	50	72.5	35	75	115
	10	250	100	225	75	50	72.5	35	75	115
	15	250	100	225	75	50	72.5	35	75	115
80(5T)	5	300	118	270	87	50	87.5	35	90	120
	10	300	118	270	87	50	87.5	35	90	120
	15	300	118	270	87	50	87.5	35	90	120
100(5T)	5	355	145	325	110	55	101.5	45	90	125
	10	355	145	325	110	55	101.5	45	90	125
	15	355	145	325	110	55	101.5	45	90	125
100(10T)	5	365	145	330	110	55	106.5	45	90	130
	10	365	145	330	110	55	106.5	45	90	130
	15	365	145	330	110	55	106.5	45	90	130

125(10T)	5	405	155	370	120	55	110	50	90	135
	10	405	155	370	120	55	110	50	90	135
	15	405	155	370	120	55	110	50	90	135
125(15T)	5	455	190	410	145	55	135	60	90	138
	10	455	190	410	145	55	135	60	90	138
	15	455	190	410	145	55	135	60	90	138
125(20T)	5	455	190	410	145	55	135	60	90	140
	10	455	190	410	145	55	135	60	90	140
	15	455	190	410	145	55	135	60	90	140
