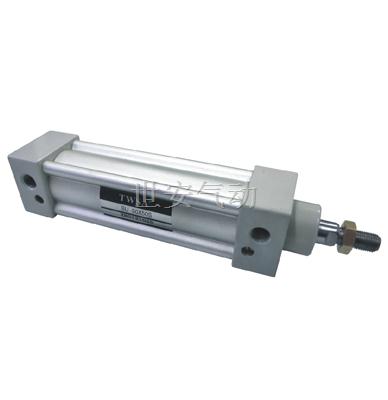

SU无拉杆式标准气缸_标准气缸_东莞市世安气动液压设备有限公司

标准气缸产品相关参数

SU无拉杆式标准气缸特点:1、活塞密封采用异性变向密封结构，尺寸紧凑，有储油功能2、为铝管米字型，无拉杆，防腐性好3、于ISO15552标准气缸相比，同缸径SU系列气缸长度小 4、气缸缓冲调节平稳 5、气缸安装附件于SC系列气缸共用6、选择耐高温密封材料，可保证气缸在150℃。

SU无拉杆式标准气缸参数概述：

内径mm		32	40	50	63	80	100
作动方式		复动型
工作介质		空气（径40um滤网过滤）
固定形式	SU系列	基本型 FA型 FB型 CA型 CB型 LB型 TC型 TF型
	SUD、SUJ系列	基本型 FA型 LB型 TC型 TF型
使用压力范围		0.1~1.0MPa（14~145Psi）
保证耐压力		1.5MPa（215Psi）
工作温度℃		-20~80
使用速度范围mm/s		30~800
行程公差范围		0~250（﹢1.0/0） 251~1000（﹢1.4/0） 1001~1500（﹢1.8/0）
缓冲型式		可调缓冲
缓冲行程		21				28	29
接管口径		PT1/8	PT1/4		PT3/8		PT1/2
符号

SU无拉杆式标准气缸订购码：

SU无拉杆式标准气缸行程表：

系列名称	内径 mm	标准行程	最大行程	容许行程
SU SUD SUJ	32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
	40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	1800
	50		1200	1800
	63		1500	1800
	80		1500	1800
	100		1500	1800

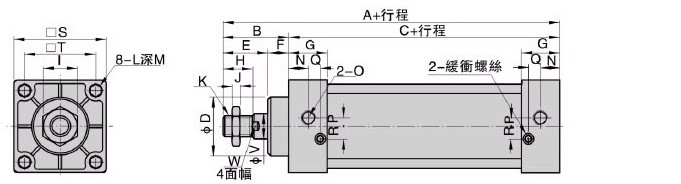

SU无拉杆式标准气缸外部规格图：

SU无拉杆式标准气缸外部规格表：

符号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
内径	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10×1.25	M6×1	9.5	14	PT1/8	5.5	6	6.5	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12×1.25	M6×1	9.5	15	PT1/4	6	5	8.5	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16×1.5	M6×1	9.5	17	PT1/4	8.5	2.5	10	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16×1.5	M8×1.25	9.5	15	PT3/8	9.5	4	8.5	75	56	20	22
80	182	75	107	47	54	21	33	40	26	10	M20×1.5	M20×1.5	11.5	19.5	PT3/8	10	4.5	14	94	70	25	22
100	188	75	113	47	54	21	33	40	26	10	M20×1.5	M20×1.5	11.5	16.5	PT1/2	11	6.5	10	112	84	25	22
