气动设备中的气动节流阀

随着自动化的发展，在气动马达传动系统中，有时需要控制气动马达的运动速度，有时需要控制换向阀的切换时间和气动信号的传递速度，这些都需要通过调节压缩空气的流量来实现。流量控制阀就是通过改变阀的通流截面积来实现流量控制的元件。流量控制阀包括节流阀、单向节流阀、排气节流阀和快速排气阀等。

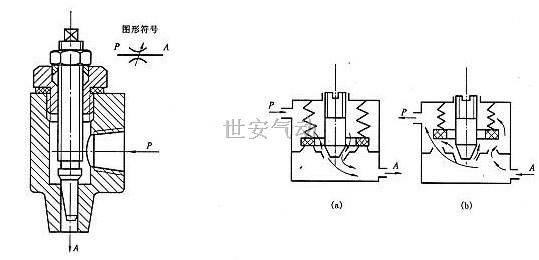

图1所示为圆柱斜切型节流阀的结构图。压缩空气由户口进入，经过节流后，由A口流出。旋转阀芯螺杆，就可改变节流口的开度，这样就调节了压缩空气的流量。由于这种节流阀的结构简单、体积小，故应用范围较广。

图1单向节流阀的工作原理图
(a)P-A状态； (b)A-P状态
