图解工业中气动控制回路

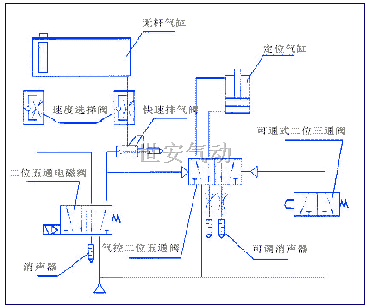

本期将和大家探讨一下气动控制回路。常见的气动回路如下图：

(1)气动回路中，二位三通阀是可通式的，当无杆气缸前行时，碰动二位三通阀，二位三通阀起作用换向(即气路接通)，控制气控二位五通阀换向，使得定位气缸伸出，当无杆气缸从最后一个工位回到原始位置过程中碰动二位三通阀，时它不起作用(即不换向)，不会引起定位气缸的伸出。

(2)气动回路中，快速排气阀的作用是，当二位五通电磁阀换位，控制无杆气缸前行时，无杆气缸前腔的气体通过快速排气阀排出，不会引起气控二位五通阀的换位，使定位气缸误动作。而当无杆气缸后退时，排气阀不起作用，控制无杆气缸后退的压缩空气同时使得气控二位五通阀换位，使定位气缸回缩。
